01 Papierintroductie:
Austenitisch roestvrij staal wordt veel gebruikt in kritische gebieden zoals kernenergie, scheepsbouw en drukvaten vanwege de uitstekende mechanische eigenschappen en corrosieweerstand. Voor de vervaardiging van structurele componenten met dikke- platen op deze gebieden biedt laserlassen met hoge-energie-dichtheid voordelen ten opzichte van traditioneel booglassen, zoals een lagere warmte-inbreng en een hogere lassnelheid, waardoor de verbindingsprestaties worden verbeterd. Traditioneel laserdraadlassen kent echter aanzienlijke uitdagingen wanneer het wordt toegepast op lassen met dikke-platen en nauwe- gaten. Aan de ene kant wordt bij het lasproces gewoonlijk gebruik gemaakt van de "sleutelgat"-modus om diepe penetratie te bereiken, maar dit diepe en smalle sleutelgat is uiterst onstabiel en vatbaar voor instorting en gasinsluiting, wat leidt tot een groot aantal porositeitsdefecten in de las. Aan de andere kant kan het gebruik van een stabielere "warmtegeleiding"-modus de porositeit verminderen, maar de penetratiediepte is te ondiep, wat resulteert in een lage lasefficiëntie en meer lasgangen vereist om het lassen van dikke- platen te voltooien. Dit verhoogt niet alleen de cumulatieve warmte-inbreng en restspanning, maar kan ook leiden tot een gebrek aan smelting op de zijwanden van de groef als gevolg van geconcentreerde laserenergie. Daarom is het effectief vermijden van defecten zoals porositeit en gebrek aan smelten en tegelijkertijd het garanderen van lasstabiliteit een technisch knelpunt dat dringend moet worden aangepakt op het gebied van laserlassen met dikke-platen. Om de bovenstaande uitdagingen aan te pakken, vertoont laserstraaloscillatietechnologie, als een geavanceerde energiecontrolemethode, een groot potentieel. Door de laserstraal met hoge frequentie langs het laspad te laten oscilleren, kan de verdeling van laserenergie actief worden gecontroleerd en kan het vloeistofdynamische gedrag van het gesmolten zwembad worden verbeterd, waardoor de stabiliteit van het lasproces en de lasvorming positief wordt beïnvloed.
02 Volledige tekstsamenvatting:
Deze studie demonstreert intuïtief de significante effecten van oscillatietechnologie: met de introductie van oscillatiefrequentie en -amplitude worden de dichte poriën die gewoonlijk bij traditionele methoden worden aangetroffen effectief onderdrukt, zelfs tot het punt van volledige eliminatie. De waarde van dit onderzoek gaat echter veel verder; de essentie ervan ligt in de-diepgaande onthulling van de onderliggende fysieke mechanismen door middel van geavanceerde technieken zoals hoge-snelheidsfotografie. Uit het onderzoek bleek dat oscillatietechnologie het lasproces op twee manieren hervormt. Ten eerste transformeert het het oorspronkelijk diepe, hevig fluctuerende 'sleutelgat' in een breder, stabieler en langer -duurzaam gesmolten kanaal. Dit vermindert niet alleen de vorming van bellen bij de bron, maar, belangrijker nog, zorgt voor voldoende opwaartse ontsnappingswegen voor de bellen die zich al hebben gevormd. Ten tweede induceert hoogfrequente oscillatie een sterk vortex-roereffect in het gesmolten zwembad. Deze roeractie verdeelt enerzijds de warmte gelijkmatig over de zijwanden van de groef, waardoor het probleem van onvolledige versmelting volledig wordt opgelost; aan de andere kant werkt het als een roerder, die de gesmolten poel actief in beweging brengt, waardoor bellen loskomen van het stollingsfront en hun uitdrijving wordt versneld. Bovendien optimaliseert deze sterke stroming van het smeltbad de microstructuur van de lasnaad, onderbreekt de groei van grove kolomvormige korrels en bevordert de korrelverfijning, waardoor de basis wordt gelegd voor het bereiken van superieure mechanische eigenschappen. Ten slotte bevestigt de succesvolle voorbereiding van defectvrije lasverbindingen met een dikte van 40 mm,-, bewezen door niet-destructieve testresultaten, op krachtige wijze de volledige gesloten lus van deze technologie, van theorie naar praktijk, en biedt theoretische begeleiding en procesoplossingen van onschatbare waarde voor de technische toepassing van laserlassen met dikke platen.
03 Beeld- en tekstanalyse
Figuur 1 laat duidelijk de experimentele systeemconfiguratie zien die in dit onderzoek is gebruikt. Dit is een schematisch diagram van het principe van laseroscillerend draadaanvoer met smalle- gap-laser{2}}aanvoer. Verschillende kerncomponenten worden in detail weergegeven: een laserkop met hoog-vermogen straalt verticaal naar beneden, waarbij de laserstraal wordt gefocust op een dik plaatwerkstuk met een smalle- spleetgroef; een draadaanvoermechanisme voert de lasdraad nauwkeurig van de zijkant en de voorkant naar het interactiegebied tussen de laserstraal en het gesmolten bad, waardoor het vulmetaal voor de las wordt geleverd; Tegelijkertijd blaast een mondstuk voor beschermend gas coaxiaal of zijdelings inert gas uit om te voorkomen dat het gesmolten metaal bij hoge temperaturen oxideert. Een vergrote schematische cirkel illustreert levendig dat de laserpunt, terwijl hij in de lasrichting beweegt, ook periodieke beweging met een hoge frequentie ondergaat langs een vooraf ingesteld traject in het X-Y-vlak.
Figuur 2,
door middel van niet-destructieve röntgeninspectiebeelden-, wordt visueel de beslissende rol van laserstraaloscillatie bij het onderdrukken van porositeitsdefecten onthuld. Dit cijfer bestaat doorgaans uit verschillende naast elkaar geplaatste röntgenbeelden, waarbij de interne kwaliteit van lassen onder verschillende lasomstandigheden wordt vergeleken. Het basismonster links (zonder oscillatie) toont een lasnaad gevuld met talrijke dichte poriën. Deze zwarte vlekken tonen aan dat bij de traditionele lasmethode met diepe penetratie een grote hoeveelheid gas wordt opgevangen en opgevangen door het snel stollende metaal, wat tot ernstige defecten leidt. De afbeeldingen rechts tonen echter de resultaten na toepassing van verschillende oscillatieparameters. We kunnen duidelijk waarnemen dat naarmate de oscillatieamplitude toeneemt, het aantal poriën in de lasnaad scherp afneemt en hun verdeling schaarser wordt. Wanneer de oscillatieparameters worden geoptimaliseerd tot een specifieke waarde, worden de porositeitsdefecten in de lasnaad vrijwel volledig geëlimineerd, wat resulteert in een dichte en schone lasnaad. De conclusie is dat laserstraaloscillatie een uiterst effectief middel is om porositeitsdefecten te onderdrukken bij laserlassen met smalle- dikke platen. Dit toont aan dat door een rationele controle van de energieverdeling de stabiliteit van het lasproces fundamenteel kan worden verbeterd, waardoor een cruciaal procestraject ontstaat voor het bereiken van las-van hoge kwaliteit.

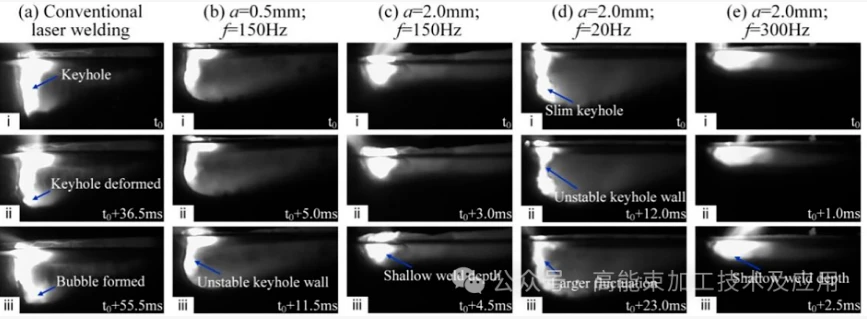

Figuur 3 maakt gebruik van hoge-snelheidscameratechnologie om het dynamische gedrag van het "sleutelgat" op het gesmolten zwembadoppervlak tijdens het lasproces vast te leggen en te vergelijken. Dit cijfer omvat doorgaans twee sets opeenvolgende afbeeldingen of videoframes. Onder niet-oscillerende omstandigheden laten de beelden zien dat de sleutelgatopening erg smal is en dat de morfologie ervan uiterst onstabiel is, met hevige fluctuaties, frequente samentrekkingen en instortingen. Dit onstabiele gedrag is de directe oorzaak van turbulentie van gesmolten metaal, meeslepen van beschermgas en belvorming. Na het toepassen van geoptimaliseerde oscillatieparameters verandert de morfologie van het sleutelgat daarentegen fundamenteel: de opening wordt aanzienlijk breder en ronder, en het behoudt een relatief stabiele vorm gedurende het lasproces, met een aanzienlijk langere levensduur.
Figuur 4 toont het eindresultaat van het stomplassen van een 40 mm dikke roestvrijstalen plaat met behulp van het geoptimaliseerde laseroscillerende lasproces. Deze afbeelding is een macroscopische dwarsdoorsnede-metallografische foto van de gepolijste en geëtste lasnaad, waarbij het gehele verbindingsgebied van onder tot boven volledig wordt weergegeven. De afbeelding laat zien dat de lasnaad, gevormd door tientallen lagen lasrupsen, een perfecte metallurgische verbinding tot stand brengt met de afschuiningen van het basismetaal aan beide zijden, zonder zichtbare gebreken zoals gebrek aan smelting, slakinsluitingen of scheuren. Elke lasrupslaag is uniform en dicht, met vloeiende overgangen tussen de lagen. Wat nog belangrijker is: in combinatie met röntgeninspectieresultaten bewijst dit dat er geen volumetrische defecten zoals poriën in de lasnaad over de gehele dikte aanwezig zijn. Dit bewijst met succes dat laserstraaloscillatietechnologie niet alleen uitstekend presteert bij lassen met één- doorgang, maar ook met succes kan worden toegepast op lassen met meerdere- lagen en meerdere- doorgangen van dikke platen met extreem veeleisende eisen. Dit geeft aan dat de technologie een stabiel procesvenster en een goede herhaalbaarheid heeft, en een groot potentieel bezit om grote technische toepassingsproblemen op te lossen, en markeert de succesvolle transformatie van laboratoriumonderzoeksresultaten naar een betrouwbare en hoogwaardige -kwaliteitsoplossing voor het lassen van dikke platen.
04 Conclusie:
In dit artikel wordt op systematische wijze de aanzienlijke effectiviteit van laserstraaloscillatietechnologie uitgewerkt en geverifieerd bij het aanpakken van de belangrijkste defecten (porositeit en gebrek aan smelting) bij draadgevoede lassen met nauwe -gap- van 40 mm dik 316L roestvrij staal. Geconfronteerd met de uitdagingen van traditioneel lassen met diepe penetratie, dat lijdt aan aanzienlijke porositeit als gevolg van instabiliteit van het sleutelgat en gebrek aan versmelting veroorzaakt door geconcentreerde energie, toont dit onderzoek aan dat het introduceren van hoog- cirkelvormige oscillatie van de laserstraal porositeitsdefecten in de lasnaad volledig kan elimineren en de laskwaliteit aanzienlijk kan verbeteren. De kernwaarde ligt in de-diepgaande mechanistische analyse ervan. Met behulp van hoge-snelheidsfotografie onthult het onderzoek dat de oscillatietechnologie de lasmodus transformeert van een diep, onstabiel sleutelgat dat vatbaar is voor instorten in een breed, ondiep, stabiel en langer-open gesmolten zwembad. Dit stabiele gesmolten kanaal vermindert de gasinsluiting fundamenteel en biedt voldoende ontsnappingswegen en tijd voor eventuele per ongeluk gevormde bellen, waardoor het gesmolten bad effectief wordt gezuiverd. Tegelijkertijd induceert de hoogfrequente oscillatie een krachtig werveleffect in het gesmolten zwembad. Deze actieve stroom gesmolten metaal verdeelt niet alleen de warmte gelijkmatiger over de zijwanden van de groef, waardoor het risico van gebrek aan smelten wordt aangepakt, maar versnelt ook de opwaartse beweging van resterende bellen door roeren. Bovendien verstoort dit sterke stromingsveld de continue groei van grove kolomvormige korrels tijdens het stollen, waardoor de vorming van gelijkassige korrels in het lascentrumgebied wordt bevorderd, korrelverfijning wordt bereikt en de basis wordt gelegd voor verbeterde mechanische eigenschappen van de verbinding.
