01 Papierintroductie
Optische dunne films (enkel-/meer-laagcoatings of roosters) worden veel gebruikt in beeldschermen, lasersystemen, medische apparatuur en de lucht- en ruimtevaart. De mode{2}}locking en chirped pulse amplification (CPA)-technieken die picoseconde/femtoseconde ultrasnelle lasers aandrijven, veroorzaken weliswaar steeds meer toepassingen zoals materiaalverwerking vanwege het hoge piekvermogen, maar veroorzaken ook laser-geïnduceerde schade als gevolg van niet-thermische foton-elektroneninteracties (absorptie van meerdere fotonen, lawine-ionisatie, enz.), waardoor ze een belangrijke beperkende factor worden voor de levensduur van optische componenten. Metaalfilmroosters, met hun brede reflectiviteit, zijn cruciaal in scenario's zoals CPA-laserpulscompressie, maar bestaand onderzoek heeft de relatie tussen pulsduur (vooral de details nabij de minimale schadedrempel), meerdere pulsen en schadedrempel niet grondig onderzocht, noch voldoende rekening gehouden met de temporele variatie van lokale elektrische veldeffecten en optische eigenschappen. Daarom onderzoekt deze studie, door middel van theoretische berekeningen en experimenten, de schademechanismen van aluminium filmroosters (AMG) onder laserbestraling van 2-15 ps picoseconde, waarbij de schadedrempel wordt gedefinieerd als de minimale laserfluentie die permanente morfologische veranderingen induceert, terwijl het 'cumulatieve effect' verwijst naar de geleidelijke veranderingen in de thermische, mechanische of elektronische eigenschappen van het materiaal veroorzaakt door herhaalde blootstelling.
02 Volledig tekstoverzicht
Deze studie richt zich op AMG, waarbij systematisch de pulsduur van picosecondelasers en de cumulatieve schade-effecten van meerdere pulsen worden geanalyseerd: ten eerste wordt rigoureuze gekoppelde-golfanalyse (RCWA) gebruikt om de lokale elektrische veldverdeling te simuleren, waarbij de roosterrandhoeken als de meest kwetsbare gebieden worden geïdentificeerd; vervolgens karakteriseert het twee-temperatuurmodel (TTM) de ultrasnelle dynamiek van elektronen en roosters, gecombineerd met aluminiumparameters zoals latente smeltwarmte, om schadedrempels voor enkele- puls- en multi- pulsschade te voorspellen; experimenteel is een platform met een realtime beeldvormingssysteem opgezet om schadedrempels te meten met behulp van 2-15 ps afstembare pulsbreedtelasers, waarbij de laagste AMG-schadedrempel wordt gevonden bij 10 ps (experimentele waarde 0,0705 J/cm²), terwijl een herhalingsfrequentie van 1 kHz wordt gebruikt voor bestralingsexperimenten met 10-1000 pulsen. Er wordt waargenomen dat de schadedrempel geleidelijk afneemt met toenemend aantal pulsen (dalend tot 0,0346 J/cm² bij 1000 pulsen), en de schademorfologie (ablatie, spatten, enz.) verslechtert bij cumulatieve pulsen. De kern van het onderzoek is het vaststellen van een kwantitatieve relatie tussen pulsparameters (pulsbreedte, aantal) en AMG-schade, wat theoretische en experimentele ondersteuning biedt voor de ontwikkeling van laserbestendige optische coatings.
03 Grafische analyse
Figuur 1 toont intuïtief het kernenergieoverdrachtsproces van de interactie tussen picosecondelaser en aluminiumfilmrooster (AMG). Zoals je ziet, absorberen de vrije elektronen in het metaal, wanneer de ultrasnelle laser invalt, eerst snel fotonenenergie en worden ze geëxciteerd, waardoor een elektronensysteem met hoge -temperatuur wordt gevormd; vervolgens dragen de aangeslagen elektronen stap voor stap energie over naar het rooster via elektronen-fononkoppeling en fonon-fononverstrooiingsprocessen, waardoor uiteindelijk veranderingen in de roostertemperatuur worden veroorzaakt. Dit proces verbreekt het thermische evenwicht tussen elektronen en het rooster en is de fundamentele energiebron van door laser-geïnduceerde schade, en vormt het fysieke raamwerk voor de daaropvolgende vaststelling van het twee-temperatuurmodel (TTM).
Figuur 2, gebaseerd op rigoureuze gekoppelde-golfanalyse (RCWA), laat zien dat bij een golflengte van 1030 nm de elektrische veldintensiteit hoger is bij de hoeken van de roosterrand, waardoor 'hotspots' ontstaan die de waarschijnlijke beginpunten van schade onthullen. AMG-transmissie-, reflectie- en absorptiespectra geven aan dat het verlengen van de roosterperiode de energieabsorptie bij verschillende golflengten verbetert, waardoor het risico op materiële schade toeneemt. SEM-afbeeldingen tonen duidelijke schade aan de hoeken van de AMG-nok, consistent met de "hotspot"-locaties van het elektrische veld, wat de nauwkeurigheid van de RCWA-simulaties valideert.
Figuur 3 kwantificeert de evolutie van de elektronen- en roostertemperaturen in AMG onder picoseconde-laserblootstelling met behulp van een twee-temperatuurmodel: bij een pulsbreedte van 10 ps, wanneer de laserenergiedichtheid 0,076 J/cm² bereikt, stijgt de roostertemperatuur tot het smeltpunt van aluminium (933 K), wat de gesimuleerde drempelwaarde voor enkele- pulsschade voor 10 ps vertegenwoordigt; bij een vaste energiedichtheid is de piekelektronentemperatuur voor een korte puls van 2 ps veel hoger dan die voor een 15 ps lange puls (aangezien kortere pulsen sneller energie afzetten en elektronenenergie concentreren); onder een pulsbreedte van 10 ps met een herhalingsfrequentie van 1 kHz daalt de schadedrempel na 10 pulsen tot 0,0598 J/cm² als gevolg van thermische accumulatie, wat lager is dan de enkele-pulsdrempel.

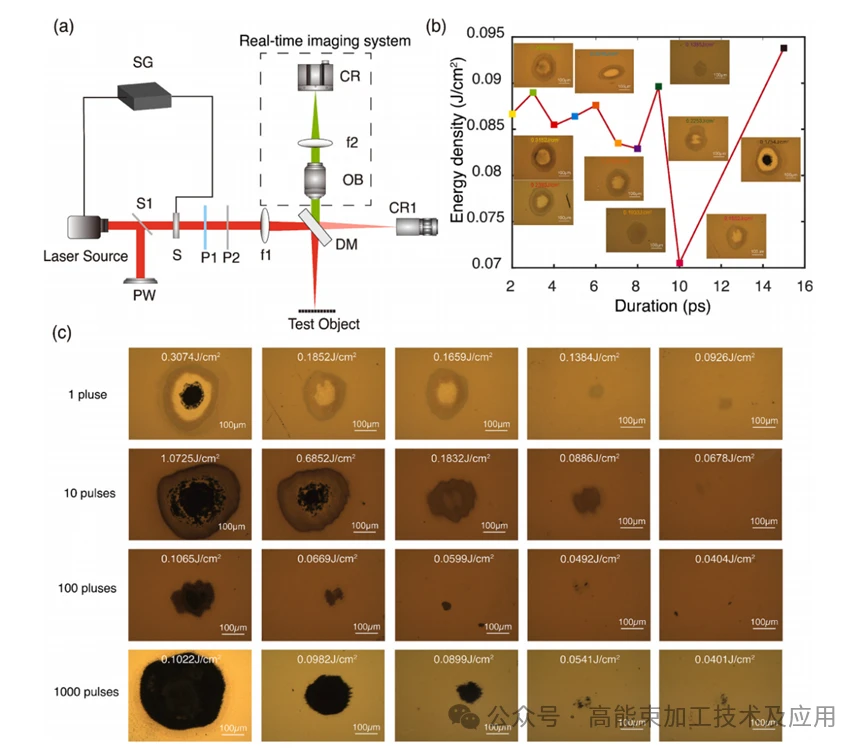

In Figuur 4 bereikt de experimentele opstelling nauwkeurige controle van laserparameters en realtime observatie van schade via een energiecontrolemodule die bestaat uit een laserbron met een afstembare pulsbreedte van 2-15 ps, een half-golfplaat en een polarisator, evenals een realtime- monitoringmodule met een donkerveldbeeldvormingssysteem; de curve laat zien dat binnen het pulsbreedtebereik van 2-15 ps de AMG-schadedrempel het laagst is bij 10 ps (experimentele waarde 0,0705 J/cm², zeer consistent met de gesimuleerde waarde van 0,076 J/cm²); Uit subfiguur (c) blijkt dat bij een pulsbreedte van 10 ps, naarmate het aantal pulsen toeneemt van 1 naar 1000, het AMG-schadegebied geleidelijk groter wordt en het spatten van materiaal steeds ernstiger wordt, wat duidelijk het multipulsaccumulatie-effect weerspiegelt.
Conclusie:
Deze studie combineert theorie (RCWA+TTM) en experimenten om het schadegedrag van AMG onder picosecondelasers te verduidelijken: RCWA identificeert nokhoeken nauwkeurig als kwetsbare gebieden, TTM simuleert op effectieve wijze de dynamiek van het elektronenrooster om schadedrempels te voorspellen, en experimenten bevestigen dat 10 ps de laagste schadedrempel is (als gevolg van de synergetische effecten van elektron-fononrelaxatie, thermische diffusiebeperking van het rooster en voorbijgaande absorptie). Er is sprake van een aanzienlijk cumulatief effect onder bestraling met meerdere pulsen van 1 kHz, met een afnemende schadedrempel en een verslechterende morfologische schade naarmate het aantal pulsen toeneemt. Hoewel TTM de absolute experimentele waarden niet volledig reproduceert vanwege het verwaarlozen van materiaaldefecten, faseveranderingsdynamiek (zoals verdamping) en mechanische effecten (zoals thermische spanning), biedt het nog steeds een uniform analytisch raamwerk voor de interactie tussen gestructureerde metaalfilms en ultrasnelle lasers. De bevindingen vormen een belangrijke leidraad voor het verbeteren van de duurzaamheid van lasersystemen met hoog{9}}vermogen en optische precisiecomponenten, het ontwerpen van laserbescherming in de lucht- en ruimtevaart en industriële laserverwerking, en leveren belangrijk bewijsmateriaal voor het optimaliseren van de materialen en structuren van laser-resistente films.
