Met de voortdurende ontwikkeling van lasertechnologie worden lasers met verschillende vermogens, golflengtes en frequenties voortdurend op de markt geïntroduceerd. Afhankelijk van de kenmerken van de lichtbron en het materiaal wordt een specifieke laser geselecteerd. Infraroodlasers worden bijvoorbeeld voornamelijk gebruikt voor het lassen, snijden en andere bewerkingen van metalen onderdelen zoals staal, koper en aluminium; groene lasers kunnen worden gebruikt voor het krassen van zonnecellen, doperen, 3C-elektronica en het snijden van halfgeleiderkoperfolie, lassen en wafergloeien; ultraviolette lasers kunnen worden gebruikt voor het snijden en markeren van kunststoffen, kartonnen verpakkingen, medische apparaten, consumentenelektronica, enz. Ultraviolette pulslasers hebben de voordelen van een korte golflengte, korte puls, uitstekende straalkwaliteit en een hoog piekvermogen. Vergeleken met groen licht en infrarood hebben ze de voordelen van kleinere thermische effecten. De afgelopen jaren heeft de ultraviolette lasermarkt van mijn land zich snel ontwikkeld en is deze op grote schaal uitgestraald naar medische, dagelijkse, lucht- en ruimtevaart-, halfgeleider-, elektronica- en andere gebieden. Dankzij zijn uitgebreide laseronderzoeks- en ontwikkelingscapaciteiten heeft Raycus onafhankelijk de RFL-PUV-serie ultraviolette nanosecondelasers ontwikkeld. Deze worden op grote schaal gebruikt in de microverwerking in verschillende industrieën.
01
Inleiding tot Raycus RFL-PUV UV Nanosecond Laser
Raycus RFL-PUV serie UV nanoseconde laser is een volwassen tool voor de micro-processing industrie. Het heeft ideale effecten bij het markeren, snijden, verwijderen (aftrekken van materialen) en ponsen van verschillende soorten materialen. Vergeleken met soortgelijke producten op de markt, hebben Raycus RFL-PUV producten veel voordelen:
Hogere elektro-optische conversie-efficiëntie en lager energieverbruik;
Betere straalkwaliteit, M2<1.2, significantly improved processing efficiency, high process quality;
Er kan een smalle pulsbreedte worden bereikt, die lager is dan bij hetzelfde type laser, een kleiner thermisch verwerkingseffect en een stabiele verwerking bij hoge frequenties;
Lichtgewicht, machinegewicht van slechts 2,87 kg uit de 5W-klasse, het kleinste volume kan de helft zijn van hetzelfde type laser;
Vereenvoudigde structuur, geïntegreerde laservoeding, laserkop, straalvergroter en galvanometeraansluitplaat, klaar voor gebruik.
02
Vier hoofdgevallen van de toepassingsprocessen van nanoseconden UV Raycus lasers
2.1 Eliminatie (materiaalreductie)

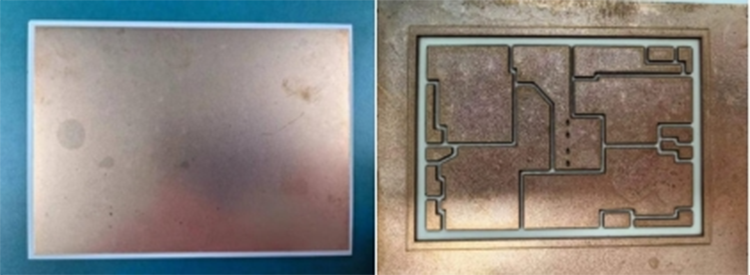

2.1.1 Verwijdering van het laminaat bekleed met koper
Het met koper beklede laminaat is een belangrijk elektronisch verpakkingsmateriaal dat bijdraagt aan een goede thermische en elektrische geleiding. De traditionele verwijdering van de bedekte koperen laag wordt voltooid door de onthulling en opname van de film. Dit proces is ingewikkeld en ingewikkeld. Om de verwijdering van de koperen laag van een met koper bekleed laminaat te optimaliseren, selecteerde Raycus de RFL-P10UV-laser om de verwijderingstest van de koperen laag uit te voeren. Het verwijderingseffect wordt weergegeven in figuur 2. Het verwijderen van de koperen laag is relatief schoon. Keramiek, de achtergrondkleur is niet zo heel anders. De voorste en achterste zijden zijn vastgehecht, er ontstaan geen krassen op de keramische rand.

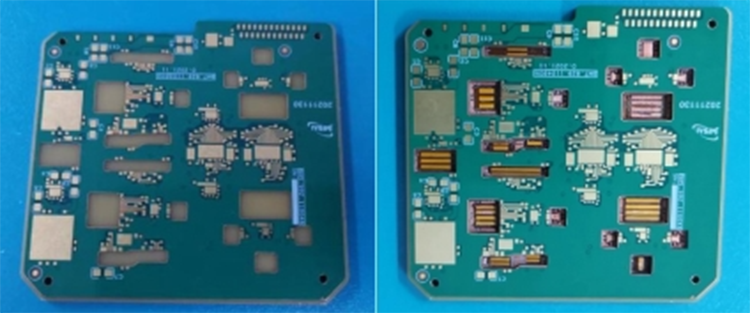

2.1.2 PCB-vensteropening
De draden op de PCB zijn bedekt met een verflaag om te voorkomen dat kortsluitingen het apparaat beschadigen. De zogenaamde window opening is om de verflaag op de draden te verwijderen, waardoor de draden bloot blijven voor vertinnen. De RFL-P5UV laser kan worden gebruikt om de verflaag op het oppervlak van de PCB-plaat te verwijderen. Door de laserparameters aan te passen, kan het verwijderen van verschillende koperlagen worden gecontroleerd om een nauwkeurige window opening-verwerking te bereiken.
2.2 Markeer

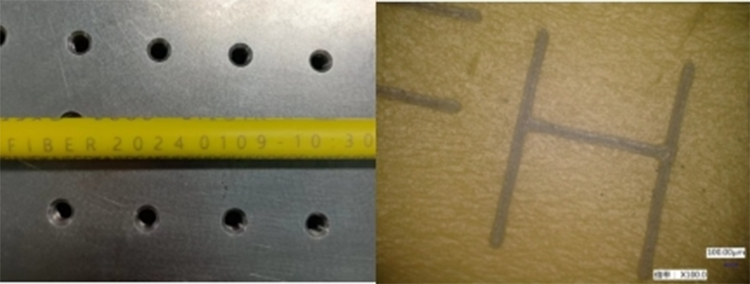

2.2.1 Markering van de kabelgeleider
In de kabelindustrie wordt de traditionele markeermethode gebruikt om producten duidelijk te kunnen identificeren aan de hand van merken, typen, specificaties, enz. Inkjetprinters voor codering. Deze methode is niet alleen duur, maar ook vervuilend. De hechting van de kleur aan het oppervlak van de kabels is gebrekkig en wordt gemakkelijk beschadigd en beschadigd door mechanisch transport, omgevingsgeluid en menselijke wrijving, wat het moeilijk maakt om aan de werkelijke behoeften van de industrie te voldoen. De gemarkeerde laser kan effectief de problemen van inktprinters oplossen en de gemarkeerde laserlijnen zijn uniform, helder en leesbaar.

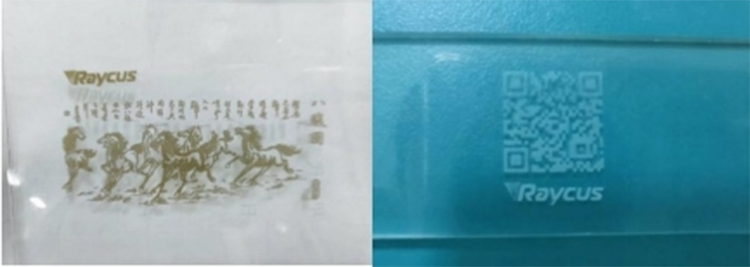

2.2.2 Glasmarkering
Glasproducten worden veel gebruikt in de bouw, dagelijks gebruik, medische behandelingen, chemie en woninginrichting. Graveren, bedrukken, laserpatronen en patronen op glas zijn al een veelgebruikte technologie. De RFL-P5UV-laser kan worden gebruikt om gepersonaliseerde bewerkingen uit te voeren, zoals afbeeldingen, tekst en LOGO op het oppervlak of de binnenste laag van het glas. Het effect kan wit of zwart zijn en de markering is fijn, duidelijk en mooi. Vergeleken met ultrasnelle lasermarkering heeft deze laser een hogere verwerkingsefficiëntie en zijn ultrasnelle lasers over het algemeen duur. Op het gebied van glasmarkering zijn Raycus RFL-PUV-serie lasers kosteneffectiever.

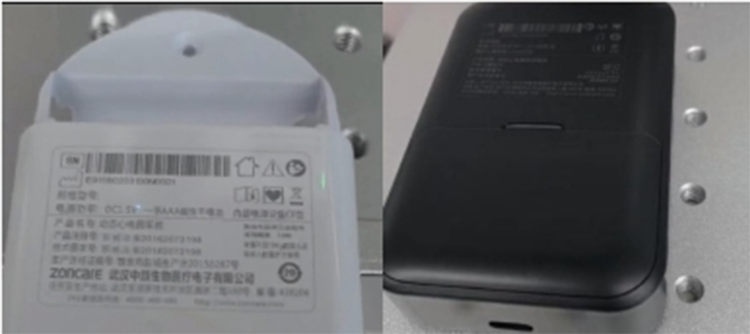

2.2.3 Markering van medische hulpmiddelen
Laser is een markeertechnologie die voldoet aan de FDA- en MDR-normen van de medische industrie en die unieke apparaatidentificaties (UDI) kan markeren op alle medische apparaten en instrumenten. Lasermarkering op medische apparaten kan permanente markeringen opleveren die bestand zijn tegen sterilisatie. Het gebruik van lasers uit de RFL-PUV-serie kan permanente en contrastrijke markeringen op medische apparaten opleveren. Het duurt slechts ongeveer 15 seconden om de grootte van het voorbeeld in Afbeelding 7 te verwerken, met een hoge verwerkingsefficiëntie.

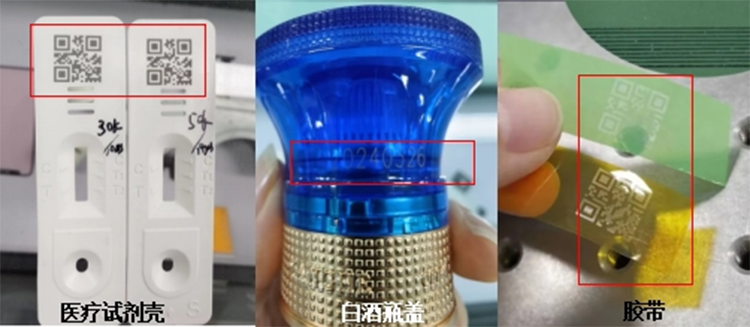

2.2.4 Andere niet-metalen markeringen
In het dagelijks leven worden er vaak anti-namaakmarkeringen op de verpakking geplaatst om het merk, type, datum, etc. van het product duidelijk te onderscheiden. De laser uit de RFL-PUV-serie kan eenvoudig plastic verpakkingszakken, testkits, tapes, doppen van flessen, etc. markeren.
2.3 Staart

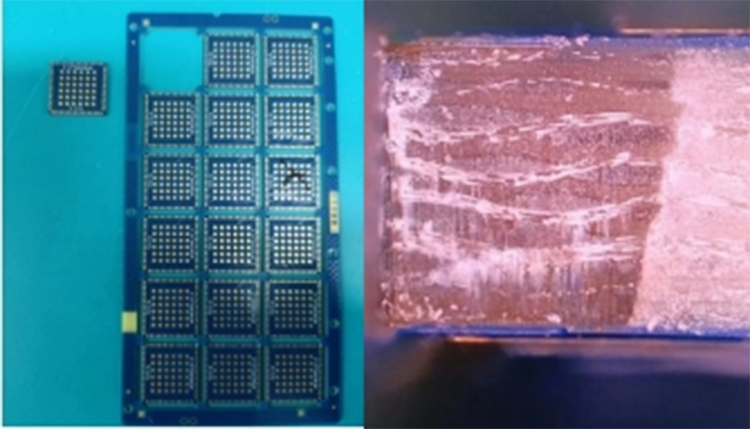

2.3.1 PCB-geleider
De PCB-plaat heeft een complete en delicate structuur. De technologie van laserverwerking kan een nauwkeurige meting van dit soort materiaal opleveren. De RFL-P10UV laser wordt gebruikt om een 1,2 mm PCB-plaat te verwerken en het snijgedeelte is zacht.

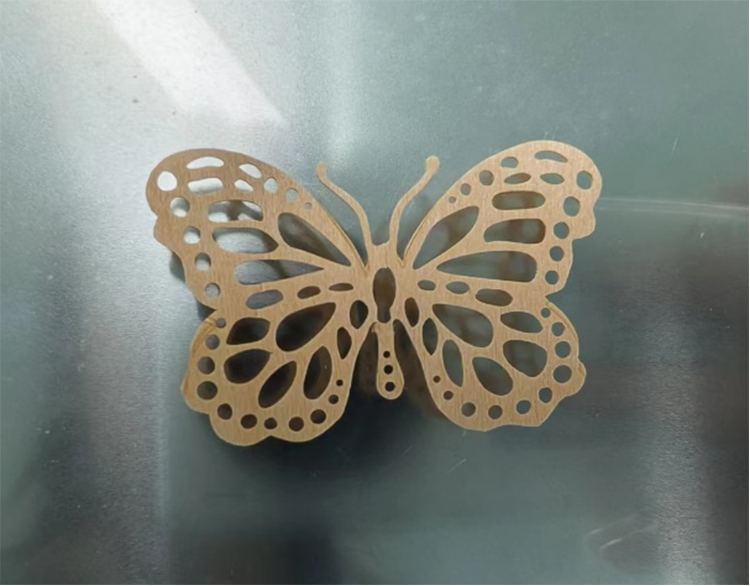

2.3.2 Hout zagen
Ultraviolette laser als koude lichtbron heeft zijn unieke voordelen bij het snijden. Door Raycus RFL-P10UV laser te selecteren om specifiek patroonsnijden uit te voeren op dunne houtplakken, kan een nauwkeurige verwerking van materialen worden bereikt. De randen van het gesneden hout worden niet zwart of verbrand en het snijoppervlak is glad en braamvrij, met een goede esthetiek. Het heeft een zeer hoge kosteneffectiviteit bij het verwerken van houten ambachten.

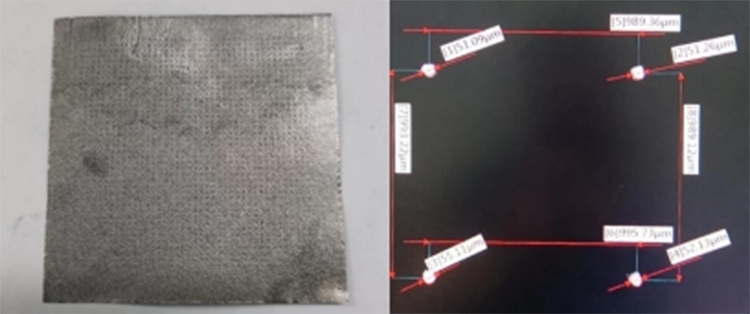

2.4 Ponsen - Ponsen van grafietplaten
Grafietplaten zijn een nieuw type thermisch geleidend en warmteafvoerend materiaal dat warmtebronnen en componenten kan afschermen en tegelijkertijd de prestaties van consumentenelektronica kan verbeteren. De RFL-P10UV-laser kan worden gebruikt om array-gaten op grafietplaten op een spiraallijnmanier te verwerken. Het duurt slechts 10 seconden om 1.600 gaten te verwerken.
