We moeten eerst een concept oplossen voordat we het uitdrukken.
1. Lagere locatie, lagere locatie betekent de computer die is uitgerust met een markeerkaart en laserbron.
2. Bovenste positie, bovenste positie van de computer die markeringsinhoud verstuurt, en het vereist geïnstalleerde relatieve gegevensoverdrachtsoftware. Comport moet bijvoorbeeld worden geïnstalleerd in de bovenste positie van de seriële poort en TCP-tester (beschikbaar in mappen van JCZ) moet worden geïnstalleerd in de bovenste positie van de netwerkpoort.
A. Communicatie met seriële poorten
1. Verbind de bovenste positie en de onderste positie met de seriële poortkabel.
2. Open "comport" in de bovenste positie, ten eerste klik op "open seriële poort", ten tweede klik je op "seriële poortconfiguratie", zoals afbeelding 1.
Foto 1
Op dit moment was de configuratie van de seriële poort geopend, zoals afbeelding 2.
Afbeelding 2
3. Stel de seriële poortparameter in, zoals afbeelding 3.
Afbeelding 3
4. Teken de seriële poort in een lagere positie. Klik op de tekst, selecteer variabele tekst inschakelen, klik op "toevoegen" en selecteer daarna de seriële poortcommunicatie, u zult zien als afbeelding 4.
Afbeelding 4
5. Wijzig de relatieve parameter in de laagste positie volgens de configuratie van de seriële poort van de bovenste positie, zoals afbeelding 5.
BaudRate, DataBits, StopBits en Parity moeten exact consistent zijn. En selecteer poort door de poortnummering van de aangesloten datakabel.
Het kan alleen communiceren als de bovenste en onderste positie consistent zijn. Markeringssoftware gebruikt ASC2-coderingscommunicatie tenzij u UNICODE selecteert. Als u UNICODE selecteert, wordt UNICODE gebruikt.
Opdracht: u kunt de gegevens van de aanvraaggegevens bewerken vanuit de laagste positie naar de bovenste positie.
Afbeelding 5
Wijzig de opdracht en klik op "Ok". Het zal de opdrachttekst weergeven. Zoals afbeelding 6.
Afbeelding 6
6. Klik op "Markeren", dit wordt weergegeven op een lagere positie zoals onder afbeelding 7.
Dit teken betekent: lagere positie stuurt gegevens naar de bovenste positie via de seriële poort
Dit teken betekent: communicatie voltooid, wachtende bovenste positie levert markeringsgegevens
7. Nadat de onderste positie-informatie is verzonden, ontvangt de bovenste positie gegevens. Voer op dit moment de markering in de bovenste positie in, druk op "enter" en klik vervolgens op "data afleveren".
Opmerking: na het invoeren van de markeringsinhoud moet deze worden voltooid door op "enter" te drukken via het toetsenbord.
Afbeelding 8
8. Op dit moment zal de onderste positie de inhoud markeren die wordt verzonden door de bovenste positie, en de prompt verdwijnt en wordt weergegeven als opdracht.
Afbeelding 9
Boven stap 2, 3, 7 voor bovenste positie en stap 4, 5, 6, 8 voor lagere positie.
B. Netwerkpoortcommunicatie
1. De bovenste en onderste positie kunnen worden verbonden via internet, LAN of WAN.
2. Open de TCP_testersoftware in een lagere positie, selecteer de TCP-server, en kijk zoals hieronder:
Foto 1
Pas de computerpoort aan als 1212, klik op "star listen", zoals hieronder weergegeven:
Afbeelding 2
3. Teken netwerkinhoud op een lagere positie. Klik op "tekst", selecteer "variabele tekst inschakelen", klik op "toevoegen", selecteer TCP / IP-communicatie, zoals hieronder weergegeven:
Afbeelding 3
Pas de configuratie aan op basis van het IP-adres van de bovenste positie, verander de poort als "1212", wijzig de volgorde, weergave zoals hieronder:
Afbeelding 4
Klik op "Ok", zoals hieronder weergegeven:
Afbeelding 5
4. Klik op "Markeren", onderste positieweergave zoals hieronder. Als het prompt als connect lukt, kan het dus de poort wijzigen voor zowel de bovenste als de onderste positie.
Afbeelding 6
5. De bovenste positie wordt zoals hieronder weergegeven, geef het IP-adres, de poort en het commando weer.
Afbeelding 7
Voer de markeringsinhoud in, selecteer bezorgobject. (Het is de IP en poort voor een lagere positie.)
Afbeelding 8

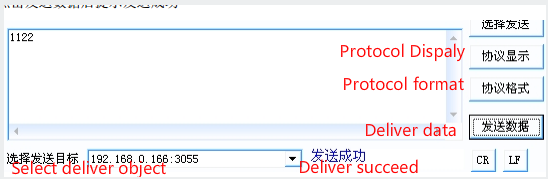

Nadat u op 'gegevens leveren' heeft geklikt, ontvangt u een melding die is gelukt.
Afbeelding 9
6. Op dit moment zal de onderste positie de inhoud markeren die het heeft ontvangen, en zal de prompt verdwijnen en als commando verschijnen.
Afbeelding 10
Boven stap 2, 5 voor bovenste positie, stap 3, 4, 6 voor lagere positie.
De communicatiemethode van JCZ-markeringssoftware heeft geen gegevenscache-informatie en heeft geen retourinformatie. Als u een meer complexe of veiligheidscommunicatiemethode nodig hebt, raden we u aan om uw eigen communicatieprogramma te bewerken via secundaire ontwikkelingsbibliotheek door secundaire ontwikkelbibliotheek te gebruiken om markeringscommunicatie te besturen om gegevens te bereiken.
