Laserlassen, als eenhoge precisie en hoog rendement lasmethode, heeft tegenwoordig een revolutie teweeggebracht in het productielandschap. Het maakt snel en kwalitatief hoogstaand lassen mogelijk, waarbij complexe componenten uit verschillende industrieën efficiënt worden samengevoegd, waardoor de productiviteit wordt verhoogd en de afvalpercentages worden verminderd, waardoor de productiekosten worden verlaagd.
Tegelijkertijd kan laserlassen worden toegepast op een breed scala aan materialen en complexe structuren, en wordt het daarom veel gebruikt in gebieden als de automobielsector, de lucht- en ruimtevaart, de elektronica, medische apparatuur en de groeiende batterij- en elektrische voertuigindustrie.
In de praktijk is, naast uitstekende laserprestaties, de finesse van het klemontwerp van cruciaal belang voor het bereiken van laswerk van topkwaliteit. Een klem is een apparaat dat wordt gebruikt om een bewerkt object op zijn plaats te houden tijdens het productieproces, ontworpen om ervoor te zorgen dat het werkstuk zich in de juiste positie bevindt voor bewerking of inspectie, en bestaat meestal uit een positioneringselement, een klemapparaat, een gereedschapsgeleiding element, een indexeerinrichting, een verbindingselement en een klemlichaam.
Het klemontwerp in het laserlasproces biedt niet alleen een stabiele ondersteuning voor het werkstuk om de uitlijning en positionering van het lasproces te garanderen, maar vermindert ook de vervorming en restspanning, waardoor de kwaliteit van het lassen verder wordt verbeterd. De nauwkeurigheid en stabiliteit van de klem zijn rechtstreeks van invloed op de precisie en consistentie van het lassen en zijn een van de sleutelfactoren bij het realiseren van hoogwaardig en efficiënt lassen. Daarom is klemontwerp voor de maakindustrie een zeer belangrijke technologie die volledige aandacht en een zorgvuldig ontwerp vereist.
Vandaag zullen we de wonderen en het belang van klemontwerp diepgaand onderzoeken.
Het klemontwerp moet vijf basisfuncties omvatten om ervoor te zorgen dat laserlassen zijn volledige potentieel in een toepassing ontplooit: eenvoudig laden en lossen, nauw onderdeelcontact, consistente registratie en toleranties, zichtlijn en verificatie van de camera-uitlijning. Wanneer deze vijf functies niet worden gegarandeerd, bestaat het risico op een verminderde laskwaliteit, een kortere levensduur van het apparaat en verstoring van de productielijn.
Eenvoudig laden en lossen (laden/lossen)

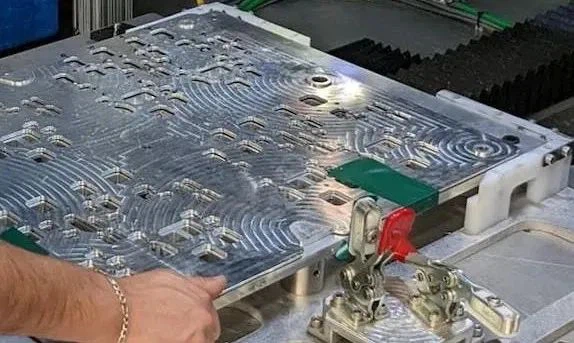

In de snelle productieomgeving van vandaag is efficiëntie een kerncompetentie voor bedrijven. Als gevolg hiervan moeten klemmen het soepel laden en lossen van te lassen onderdelen vereenvoudigen, wat vooral belangrijk is in industrieën zoals medische apparatuur, de automobielsector, de lucht- en ruimtevaart en elektrische voertuigen, waar precisie en snelheid essentieel zijn. Als klemmen niet goed zijn ontworpen, wat resulteert in ongemakkelijke plaatsing en verwijdering van onderdelen, heeft dit een directe impact op de productiviteit. Dit geldt met name in gevallen waarin de klem wordt gebruikt als dragend gereedschap, waarbij componenten vooraf in de klem worden geladen en vervolgens naar het lasersysteem worden overgebracht om te worden gelast. Dit ontwerp kan de productiviteit verder verhogen en de handmatige interventie- en bedieningstijd verkorten.
In het geval van de productie van medische apparatuur omvat het proces bijvoorbeeld het laserlassen van uiterst nauwkeurige en complexe onderdelen. Slecht ontworpen klemmen kunnen het moeilijk maken om deze precisieonderdelen nauwkeurig te positioneren en het montageproces te verlengen, waardoor de kans op schade aan de onderdelen aanzienlijk toeneemt. Over het geheel genomen is het vereenvoudigen van het laad- en losproces de enige manier om fouten te minimaliseren en de productiviteit te verhogen.
Zorgen voor optimaal onderdeelcontact
Om laswerk van hoge kwaliteit te bereiken, lijdt het geen twijfel dat de verbinding van de gelaste onderdelen optimaal contact moet hebben. Zodra er een opening of verkeerde uitlijning optreedt, kan de structurele integriteit en betrouwbaarheid van het product ernstig in gevaar worden gebracht, wat van cruciaal belang is voor de lucht- en ruimtevaart. nieuwe energie-automobielindustrie.
Op het gebied van de lucht- en ruimtevaart zal het vliegproces, als gevolg van het onjuiste ontwerp van de klem, resulterend in het bestaan van gaten in de componenten, grote veiligheidsrisico's met zich meebrengen, zodat de componenten voortijdig defect raken. Op het gebied van nieuwe energievoertuigen zullen lascomponenten van elektrische accu's, zoals gaten of verkeerde uitlijning, rechtstreeks van invloed zijn op de algehele prestaties en levensduur van de accu. Productproblemen vereisen ook dat bedrijven hoge kosten moeten betalen voor het terugroepen, wat ongetwijfeld honderd schade betekent en geen Goed.
Consistente registratie en tolerantie
Consistente registratie verwijst naar het vermogen van een klemontwerp om ervoor te zorgen dat de positie van het werkstuk in de klem consistent blijft, waardoor fouten worden vermeden die worden veroorzaakt door variaties in de positie van het werkstuk. Tolerantie is een parameter die de maat- en vormnauwkeurigheid van een werkstuk beschrijft. Consistente tolerantie betekent dat de maat- en vormnauwkeurigheid van een werkstuk stabiel blijft door meerdere klem- en lasprocessen.
Voor medische apparaten, die een zeer hoge mate van productieprecisie vereisen, kan consistente registratie de juiste koppeling en montage tussen verschillende componenten garanderen, waardoor de prestaties en veiligheid van het apparaat worden gegarandeerd. Tegelijkertijd is tolerantiecontrole ook van groot belang, omdat bij de productie en het gebruik van medische hulpmiddelen meestal leven en gezondheid betrokken zijn, en een kleine maatfout ernstige gevolgen kan hebben.
Voor de auto-industrie kunnen kleine variaties in de afstemming leiden tot afwijkingen in de productstructuur, waardoor het uitvalpercentage ongetwijfeld toeneemt. Consistente registratie van het klemontwerp zorgt ervoor dat elk onderdeel tijdens het lasproces een stabiele relatieve positie behoudt, waardoor verkeerde uitlijning of afwijking wordt voorkomen. Bovendien is tolerantiecontrole van cruciaal belang. Onaanvaardbare stapeling van componenttoleranties kan leiden tot verkeerde positionering van componenten, openingen in onderdelen, over- of onderklemmen van componenten in de klem, en algehele problemen met de opbrengst tijdens het laserlasproces.
Zichtlijnvrijheid en verificatie van camera-uitlijning
InlaserlastoepassingenHet behouden van een onbelemmerd pad voor de laserstraal is van cruciaal belang voor het verkrijgen van een nauwkeurige las. Met een verscheidenheid aan kant-en-klare optische laskoppen moeten ingenieurs een diepgaand inzicht hebben in de laserstraaluitvoerkarakteristieken van de lens in de focusseerkop. Deze kenmerken omvatten de gecollimeerde straaldiameter, de uitgangskegelhoek, de werkafstand van de focusseerlens en de vlekgrootte op het doel. Deze parameters hebben een directe invloed op de interactie tussen laser en materiaal tijdens het lasproces.
Nadat de juiste lasparameters zijn bepaald, worden deze doorgegeven aan de lasermachine. Het ontwerp van de klem is van cruciaal belang voor het verkrijgen van een laserlas van hoge kwaliteit en er moet rekening worden gehouden met verschillende factoren. Deze factoren omvatten de luchtdruk van het mondstuk, de grootte van het mondstukuiteinde, de reflectiviteit van het materiaal dat wordt verwerkt, de hoek van de laserfocusseringskop en observatie van visuele uitlijningsverificatie. Met een goed ontworpen klem kunt u de nauwkeurigheid van het lasproces garanderen en de productkwaliteit verbeteren.

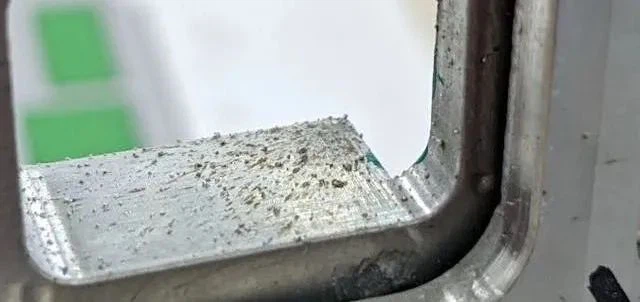

De klem moet een vrij pad voor de laserstraal bieden en ervoor zorgen dat de laser het lasgebied zonder incidenten bereikt. Tegelijkertijd moet de klem de operator in staat stellen de uitlijning van de componenten te verifiëren met een camera of andere machine vision-optiek. Daarnaast moet bij het ontwerp van de openingen in de klem rekening worden gehouden met het opspatten van lasspatten en ervoor zorgen dat deze openingen gemakkelijk schoon te maken zijn. Dit ontwerp verhoogt de productiviteit, verlaagt de onderhoudskosten en zorgt voor de stabiliteit en consistentie van het lasproces.
Klem ontwerpspeelt een integrale rol bij laserlastoepassingen in sectoren zoals medische apparatuur, de automobielsector, de ruimtevaart en elektrische voertuigen. Om de stabiliteit en herhaalbaarheid te bereiken die nodig is voor precisielassen, moeten klemmen een uitstekende basisfunctionaliteit hebben. Elke veronachtzaming hiervan kan leiden tot ondermaatse laskwaliteit en zelfs kostbare productieproblemen.
Naarmate deze industrieën blijven innoveren, wordt het belang van het klemontwerp bij laserlassen nog duidelijker. Fabrikanten moeten zich terdege bewust zijn van de cruciale rol die goed ontworpen klemmen spelen in het succes van hun producten, en voldoende middelen investeren in de ontwikkeling ervan om hoge kwaliteit en betrouwbaarheid te garanderen in een concurrerende markt. Een dergelijke investering zal niet alleen helpen de productkwaliteit te verbeteren, maar zal ook een solide basis leggen voor zakelijk succes op de lange termijn.
