In de afgelopen jaren is de ultraviolette lasermarkt van mijn land snel ontwikkeld en zijn de toepassingen ervan steeds uitgebreider geworden. Het kan worden uitgestraald naar de velden van medisch, dagelijks gebruik, ruimtevaart, halfgeleider, elektronica, enz. Ultraviolette nanoseconde pulslasers hebben de voordelen van korte golflengte, korte puls, uitstekende bundelkwaliteit, hoog piekvermogen, enz. Vergeleken met infraroodlichtbronnen , ze hebben voordelen zoals kleinere thermische effecten. Ze worden over het algemeen gebruikt voor het markeren van plastic, doosverpakkingen, medische apparaten, consumentenelektronica, enz. -Verwerken in verschillende industrieën. In dit artikel zullen we naast markering andere toepassingsmogelijkheden van ultraviolette nanoseconde -lasers blijven introduceren.

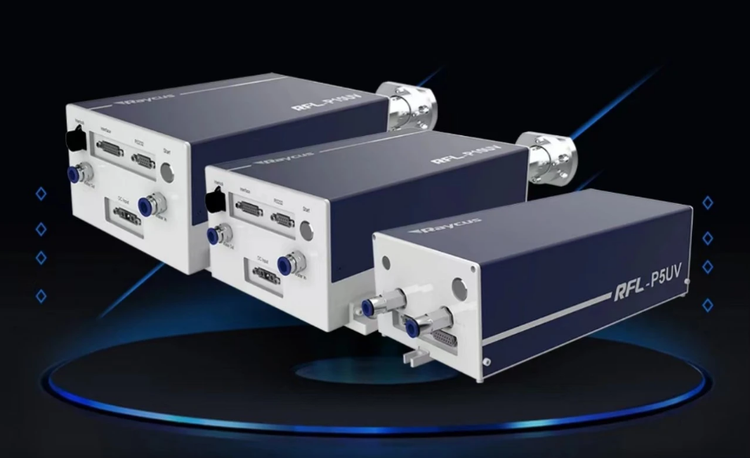

1. Inleiding tot Raycus RFL-PUV UV nanoseconde laser
RAYCUS RFL-PUV-serie UV-nanoseconde laser is een volwassen hulpmiddel voor de micro-verwerkingsindustrie. Het heeft ideale effecten bij het markeren, snijden, verwijderen (aftrekken van materialen) en het ponsen van verschillende soorten materialen. Vergeleken met vergelijkbare producten op de markt, hebben Raycus RFL-PUV-producten veel voordelen:
Hogere elektro-optische conversie-efficiëntie en lager energieverbruik; Betere straalkwaliteit, M2<1.2, significantly improved processing efficiency, high process quality; narrow pulse width, lower than the same type of laser, smaller processing thermal effect, and high-frequency stable processing can be achieved; light weight, 5W-class machine weight as low as 2.87kg, half lighter than competing products, size 281*135*93.5 (mm); all better than competing products; simplified structure, integrating laser power supply, laser head, beam expander and galvanometer connection plate, ready to use.
2. Andere toepassingen van Raycus UV nanoseconde lasers naast markeren
2.1 Verwijderen (subtractief materiaal)

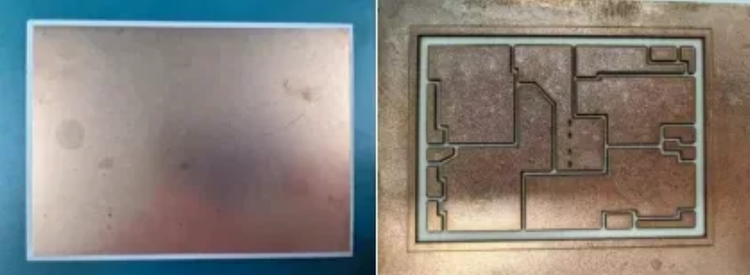

2.1.1 Verwijdering van koperen geklede laminaat
Koper beklede laminaat is een belangrijk elektronisch verpakkingsmateriaal vanwege de goede thermische geleidbaarheid en elektrische geleidbaarheid. Traditionele koperen geklede laagverwijdering wordt voornamelijk voltooid door filmontwikkeling en etsen, en het proces is ingewikkeld en omslachtig. Om de verwijderingsstappen van koperlaag van koper beklede laminaat te optimaliseren, selecteerde Raycus RFL-P10UV-laser om de verwijdering van de koperenlaag te testen. Het verwijderingseffect wordt getoond in figuur 2. De koperen laag wordt relatief netjes verwijderd en de basiskleur is niet veel anders dan die van keramiek. De voor- en achterkant zijn gegraveerd en er worden geen scheuren gegenereerd bij de keramische grens.

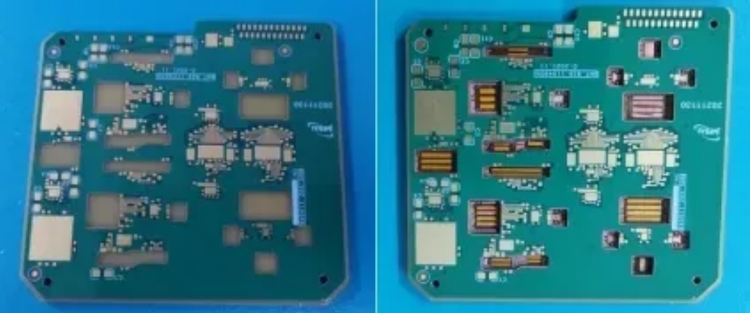

2.1.2 PCB -vensteropening
De draden op de PCB zijn bedekt met een verflaag om te voorkomen dat kort circuits het apparaat beschadigen. De zogenaamde vensteropening is om de verflaag op de draden te verwijderen, waardoor de draden kaal worden gebracht. De RFL-P5UV-laser kan worden gebruikt om de verflaag op het oppervlak van de PCB-kaart te verwijderen. Door de laserparameters aan te passen, kan het verwijderen van verschillende koperen lagen worden geregeld om nauwkeurige verwerking van het vensteropening te bereiken.
2.2 Knippen

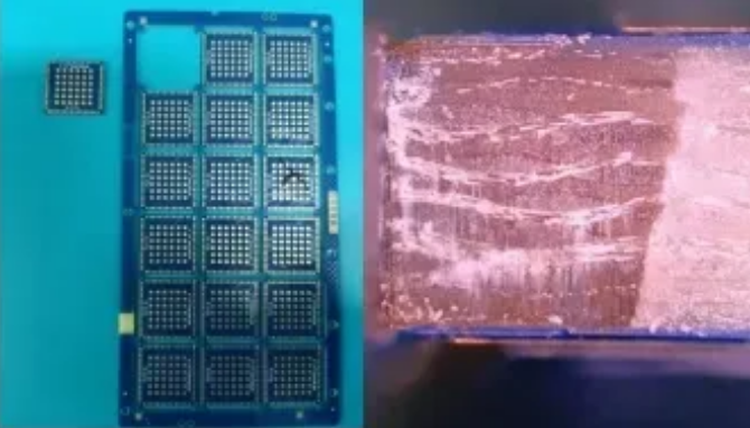

2.2.1 PCB -snijden
PCB -boards hebben complexe en delicate structuren. Laserverwerkingstechnologie kan een nauwkeurig snijden van dergelijke materialen bereiken. RFL-P10UV-laser wordt gebruikt om 1,2 mm dikke PCB-planken te verwerken en het snijgedeelte is glad.

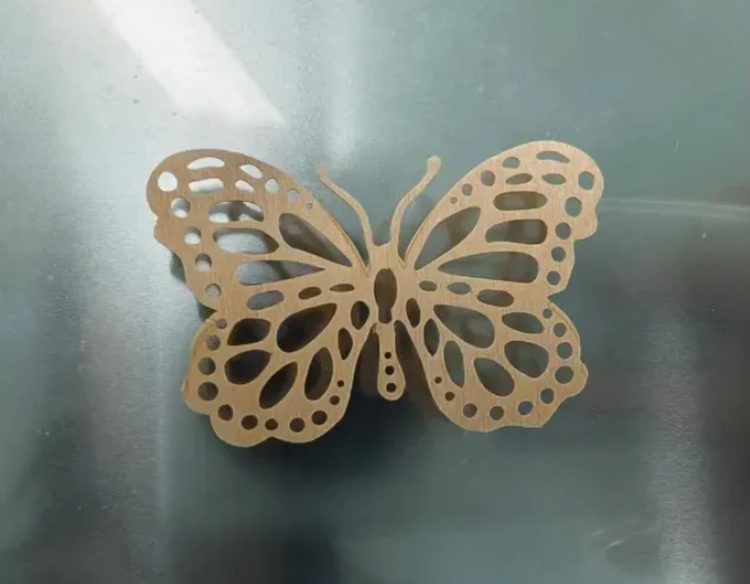

2.2.2 Houtsnij
Ultraviolette laser als een koude lichtbron heeft zijn unieke voordelen bij het snijden van de verwerking. Het selecteren van Raycus RFL-P10UV-laser om specifiek patroon te snijden op dunne houten plakjes kan een nauwkeurige verwerking van materialen bereiken. De randen van het gesneden hout zullen niet zwart of verbrand zijn, en het snijoppervlak zal glad en braamvrij zijn, met goede esthetiek. Het heeft een zeer hoge kosteneffectiviteit bij de verwerking van houten ambachten.

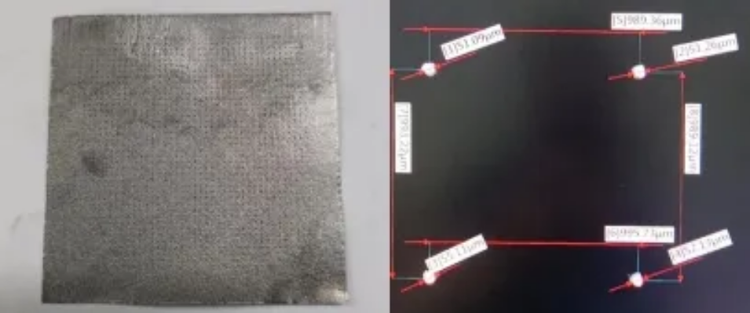

2.3 Punching - Graphite Sheet Punching
Grafietblad is een nieuw thermisch geleidende en warmtedissipatiemateriaal dat warmtebronnen en componenten kan beschermen en tegelijkertijd de prestaties van elektronische producten van consumenten verbetert. De RFL-P10UV-laser kan worden gebruikt om array-gaten op grafietbladen op een spiraalvormige manier te verwerken. Het duurt slechts 10 seconden om 1.600 gaten te verwerken.
